工業環境，大家都知道振動、多灰塵、潮濕等多種復雜環境，針對這樣的情況下，介于這樣的環境狀態下，工程機械工作現場越來越多選擇以工控機為核心的工程機械液壓系統故障檢測儀。接下來，我們就分析一下工控機在機械液壓控制系統中的應用。
?。ㄒ簤汗こ虣C(jī)械設備使用環境）
首先，工控機在機械液壓控制系統中的應用系統組成。
工程機械液壓系統故障檢測儀由硬件和軟件組成：硬件部分包括工控機、基于X86芯片的嵌入式數據采集裝置、液晶屏、觸摸屏、電源模塊和傳感器等；軟件系統主要包括數據采集程序、故障診斷和檢測主程序、輸出打印程序等。
?。üこ虣C(jī)械液壓系統拓普圖）
其次，具體整個系統的工作原理：
1）采用工控機作為控制器，選用PCI板卡采集測試液壓系統溫度、液位、壓力、流量、轉矩和轉速等信息；
2）應用組態軟件開發上位機系統用于實時顯示系統狀態；
3）打印數據報表、遠程控制泵站電機的啟動和停止等功能。
?。üた貦C(jī)在機械液壓控制系統中的應用）
實際應用中，像我們上述的工程機械液壓測試平臺應用十分廣泛、穩定，因此在應用上得到了良好的發展。設計工程機械液壓系統通用測試系統，針對液壓測試平臺采集點多、控制量大的特點，系統采用上下位機結構，下位機采用PLC上位機采用工控機通過通用采集板卡和同步采集才板卡實現40通道的信號采集與相關控制。測試系統經調試及運行，系統穩定可靠，可實現工程機械不同工況條件下的多種實驗。
好了，以上就是為大家介紹的關于工控機在機械液壓控制系統中的應用，最后呢為大家推薦兩款該行業常用的工控機機型。
我們推薦機械液壓控制系統上使用工控計算機選用研華IPC-610系列,作為系統的測控。
推薦配置一：研華IPC-610L/AIMB-683新品。
?。ㄑ腥AAIMB-683主板）
主板結構特點：
1）主板自帶9個COM（1個可調485），10個USB。
2）2個千兆網口。
3）2個PCI插槽,支持?jǐn)U展PCI式板卡。
4）H81芯片，支持四代CPU性能更穩定，競價值高。
推薦配置二：
推薦型號：DT-610L-JH61MAI。
主板接口如下圖所示：

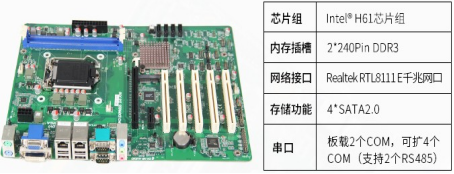

?。―T-JH61MAI主板參數）
主板特點：
1）支持2個485通訊接口，可連接485端口設備；
2）自帶5個PCI槽，可擴展網口、串口（232/485/422）；
3）支持液壓控制行業常用操作系統，XP系統、WIN7系統，穩定性，可7*24運行。
好了，以上就是為大家推薦的關于工控機在熱處理電爐集散控制系統中的應用，東田工控致力于工控計算機研究、開發、制造、銷售和系統整合于一體的高科技企業,擁有一支由專業人才組成的具有前衛獨特設計理念、豐富研發及技術服務經驗的高素質團隊，公司不僅關注前沿課題的研究，同時重視實際工程術問題公關，為客戶提供全方位的嵌入式工控計算機平臺及解決方案。產品廣泛應用于工業自動化控制、軌道交通、環保、電力、金融、網絡安全、醫療、安防等各種嵌入式領域。
